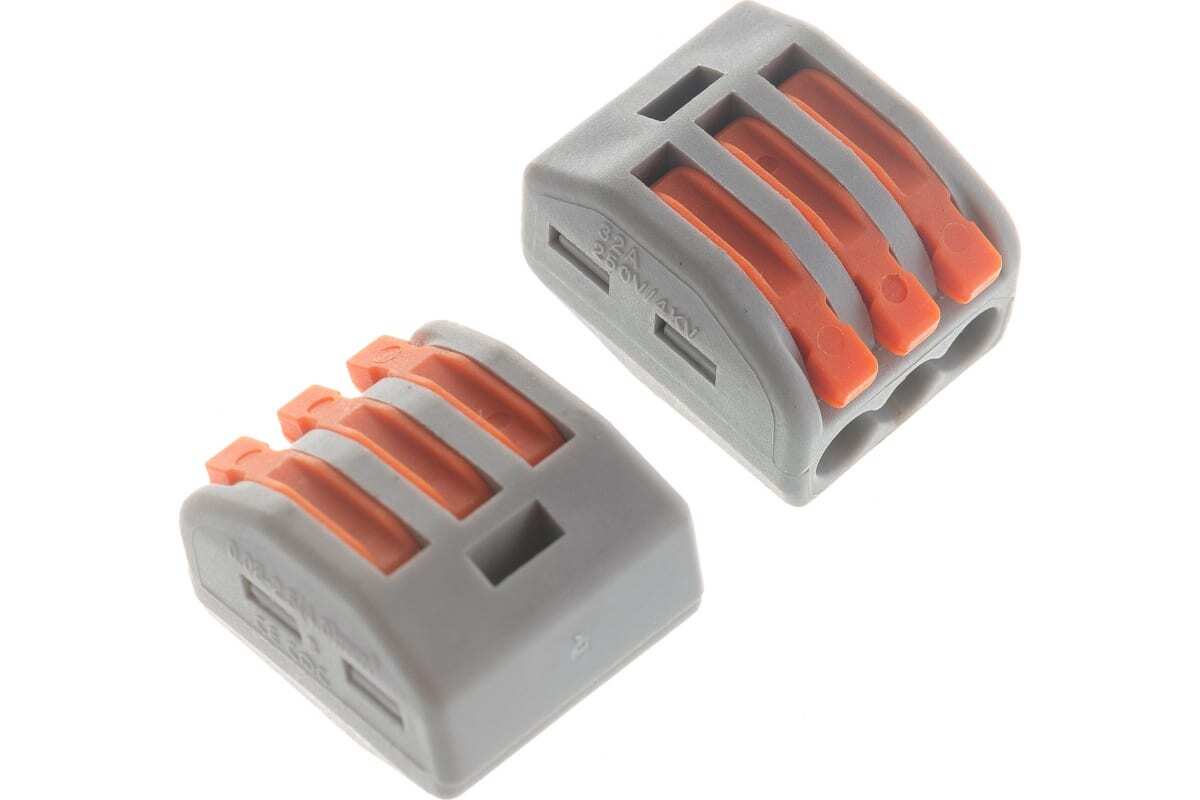

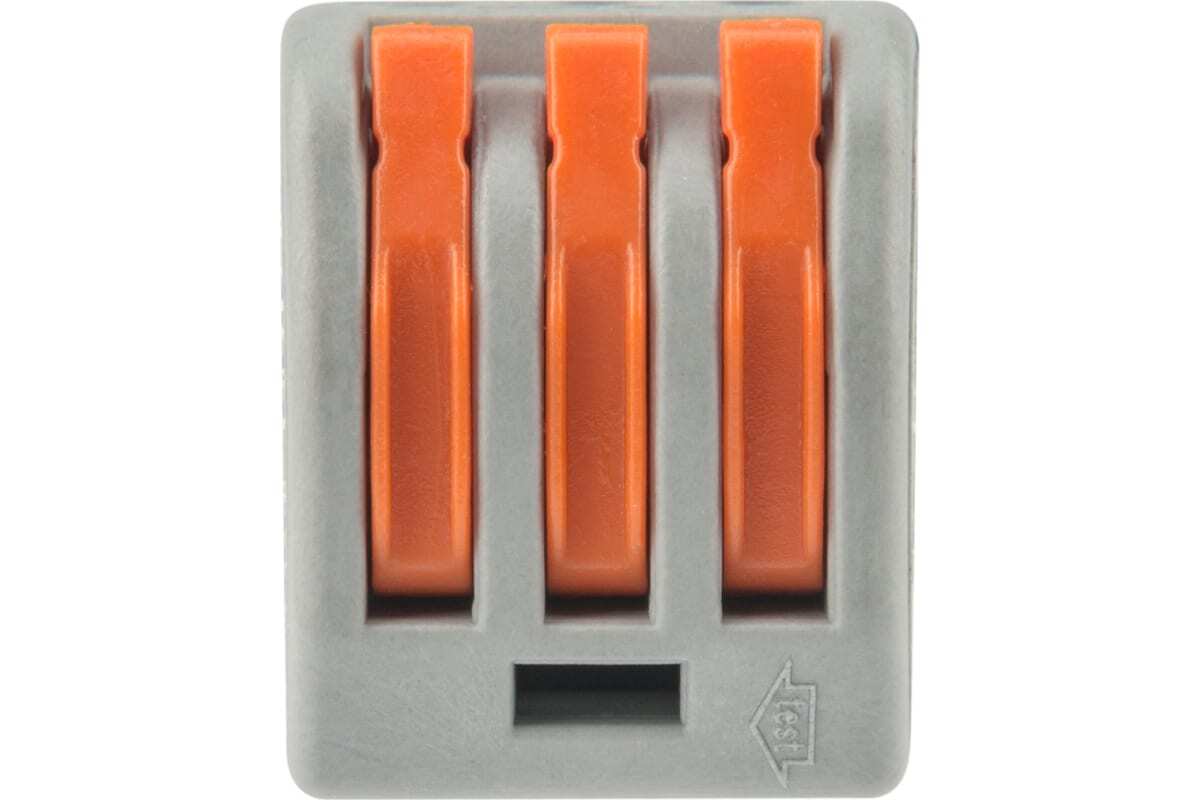

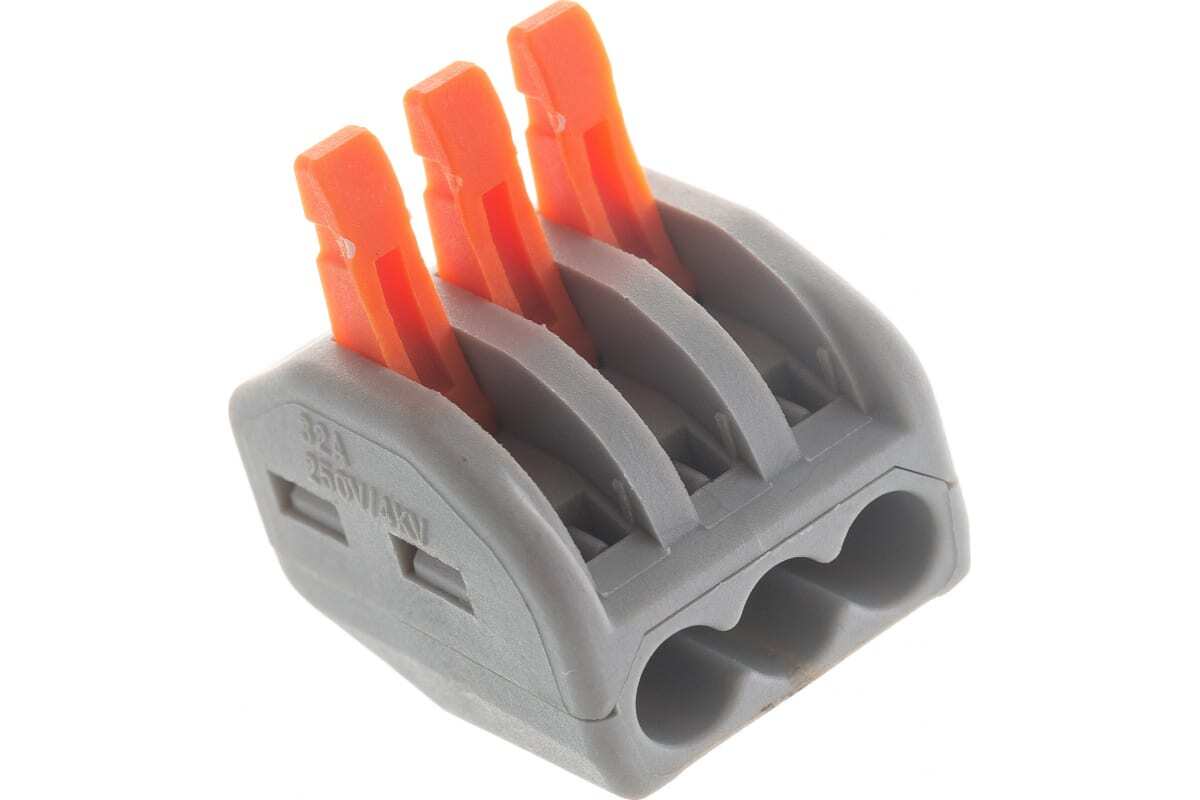

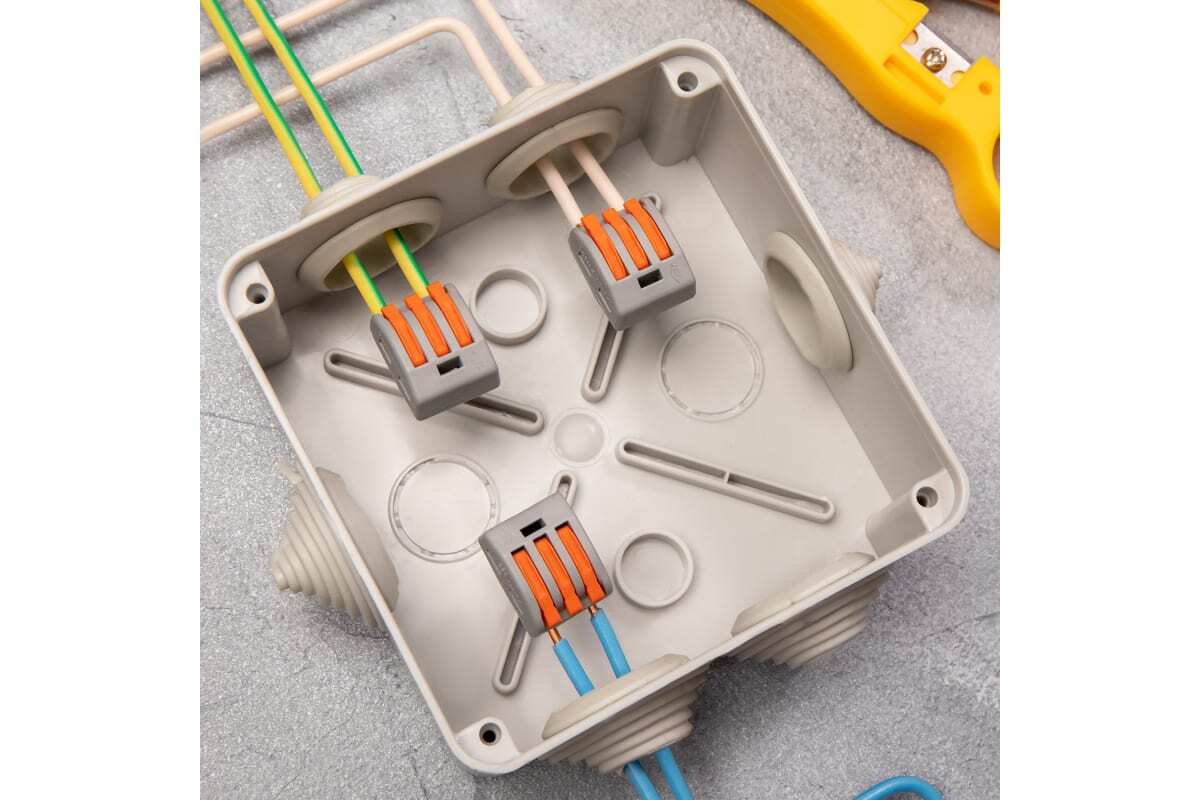

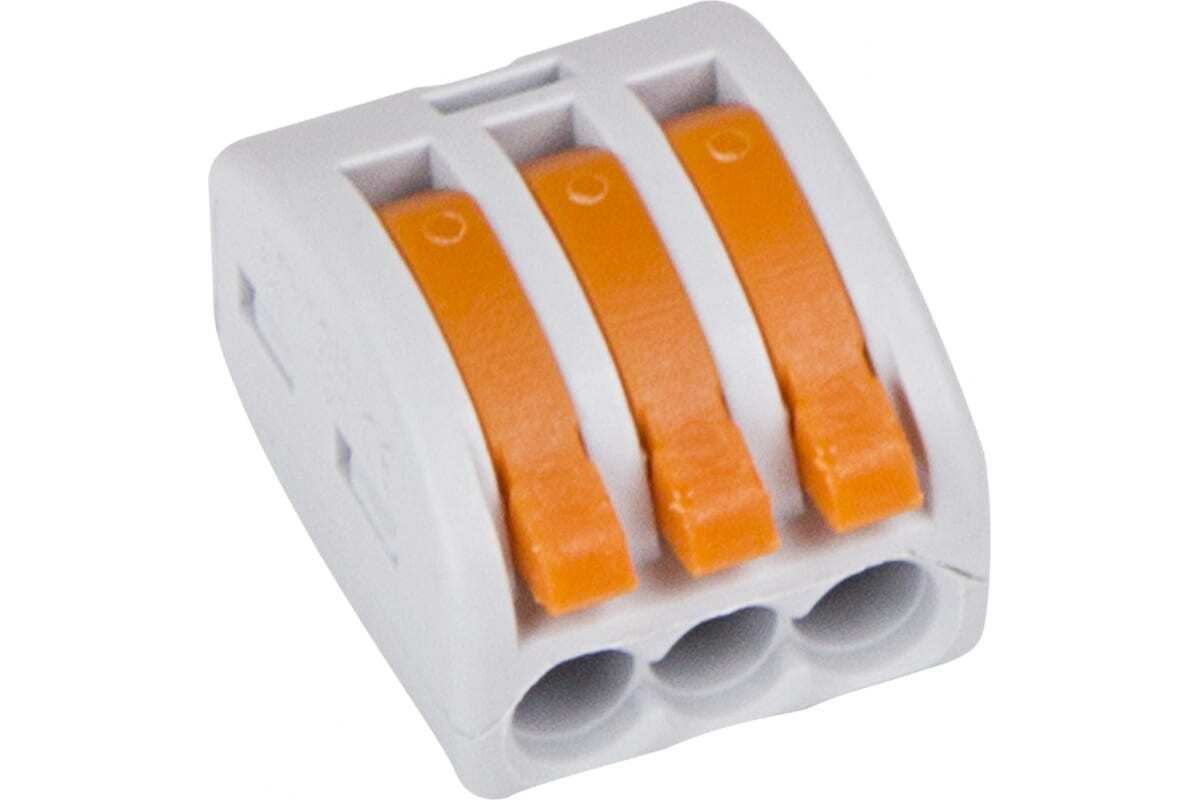

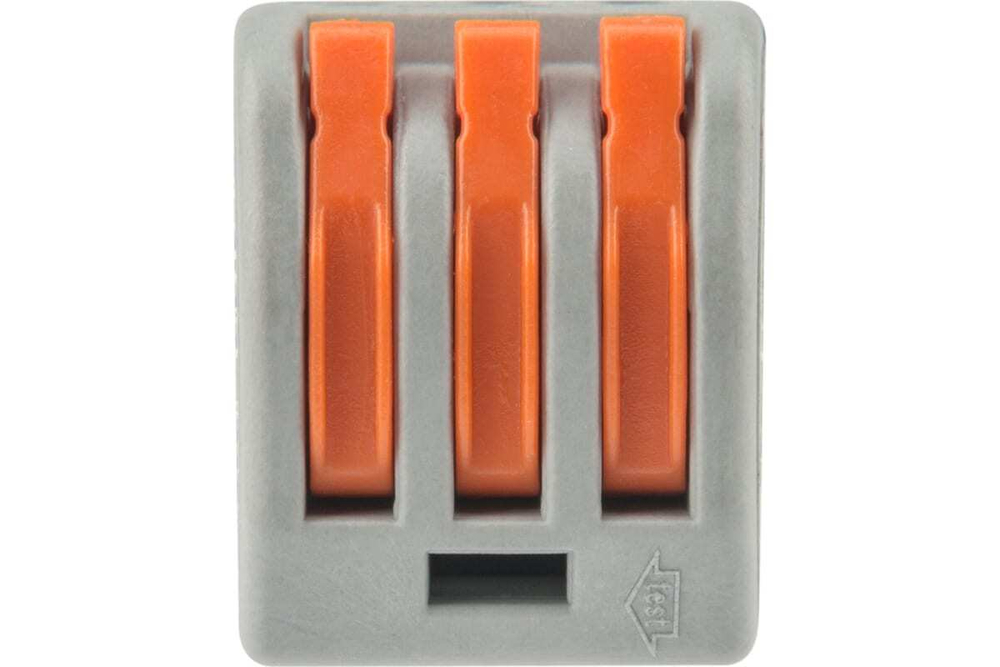

Соединительная многоразовая клемма REXANT с плоско-пружинным зажимом предназначена для соединения медных одножильных и многожильных зачищенных проводников тонкого сечения. Перед монтажом с соединяемым проводником необходимо снять изоляцию в соответствии с обозначениями на корпусе клеммы. Зачищенный участок с монтажной стороны не должен иметь сильных изгибов. Проводник вводится в свободное гнездо клеммы с предварительно поднятым оранжевым рычажком, после чего рычаг опускается в исходное положение. Контакт осуществляется путем зажима проводника пластиной. Конструкция предотвращает случайное размыкание контакта. Специальное технологическое отверстие на корпусе клеммы предназначено для проверки соединения тестером-пробником или щупом мультиметра. Корпус из пластика делает контакт изолированным. Извлечение проводника (демонтаж) осуществляется перечисленными действиями в обратном порядке.
Характеристики:
Размер: 17x14.5x20.5 мм
Материал: полиамид
Количество контактов: 3
Материал контактов: луженая медь
Зажим: сталь
Цвет: серый
Напряжение: 400 В
Материал подключаемых проводов: Cu (медь)
Типы подключаемых проводов: одножильные, многожильные
Ток для одножильных проводов: 32 А
Ток для многожильных проводов: 24 А
Классификация по AWG: 28-12
Поддерживаемое сечение для одножильного провода: 3x0.08-4 мм²
Поддерживаемое сечение для многожильного провода: 3x0.08-2.5 мм²
Рабочая температура: -40...+85 ºC

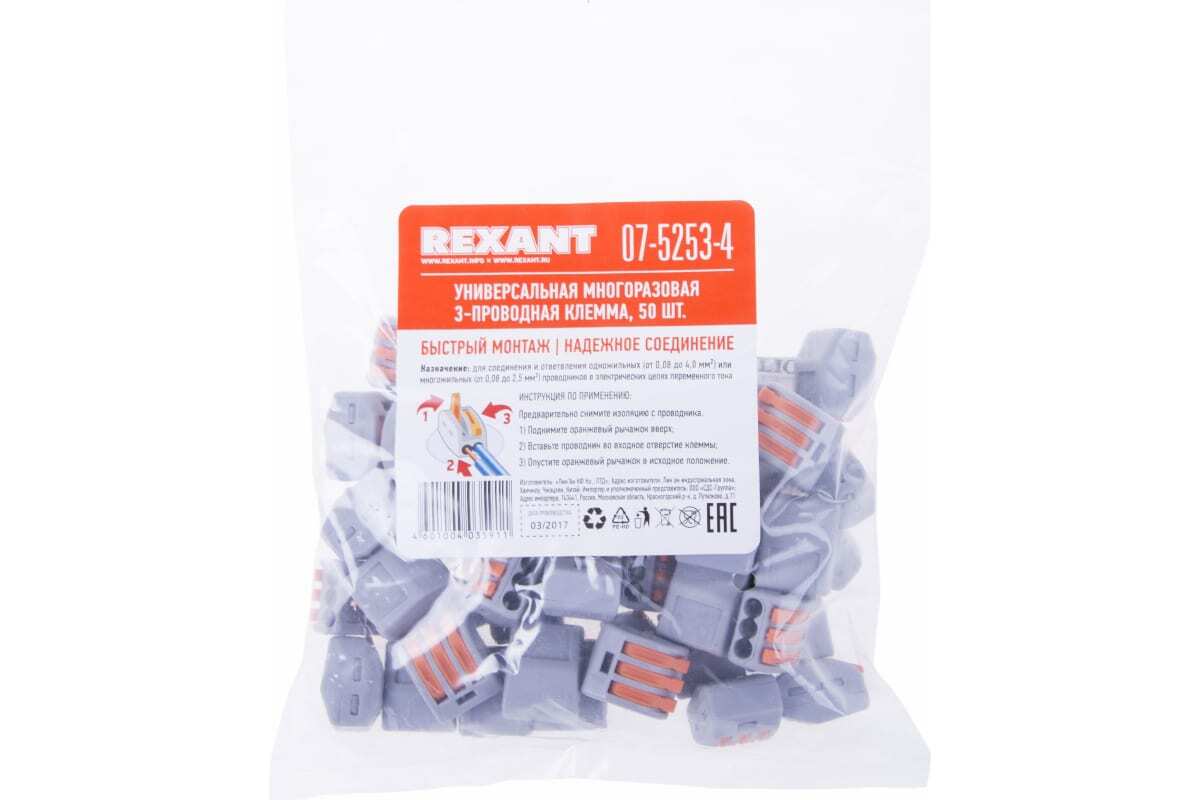

Количество в упаковке: 50 шт.
Преимущества REXANT серая 0,08-2,5/4 07-5253-4
- Простой и быстрый монтаж/демонтаж соединения
- Безопасное подключение без использования специальных инструментов
- Компактные размеры
- Удобная форма
- Наличие гнезда для проверки соединения
